SDA
產(chǎn)品資訊
最大操作壓力：10 kgf/cm2
最小操作壓力：1 kgf/cm2
作動方式：復動式
最小操作壓力：1 kgf/cm2
作動方式：復動式
產(chǎn)品中心
注意事項：
行程在50mm以上屬于特殊定制。
使用流體：
過濾之干燥壓縮空氣。
行程在50mm以上屬于特殊定制。
使用流體：
過濾之干燥壓縮空氣。

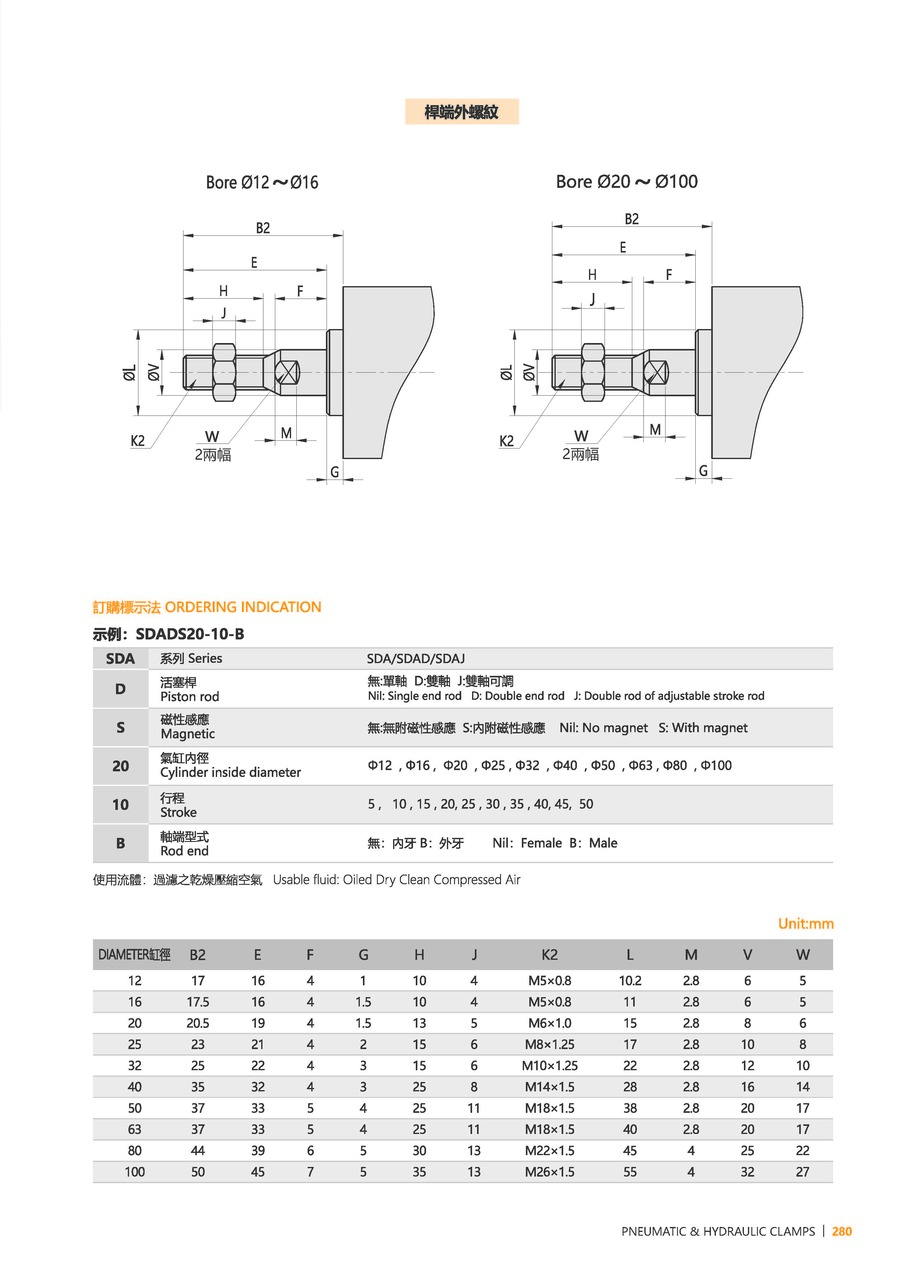

訂購標示法
| SDA | 系列 | SDA |
|---|---|---|
| D | 活塞桿 | 空白: 單軸, D: 雙軸, J: 雙軸可調 |
| S | 磁性感應 | 空白: 無附磁性感應, S: 內附磁性感應 |
| 20 | 氣缸內徑 | ?12, ?16, ?20, ?25, ?32, ?40, ?50, ?63, ?80, ?100 |
| 10 | 行程 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50 |
| B | 軸端型式 | 空白: 內牙, B: 外牙 |
產(chǎn)品資料
| 型號 | SDA-12 | SDA-16 | SDA-20 | SDA-25 | SDA-32 | SDA-40 | SDA-50 | SDA-63 | SDA-80 | SDA-100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 氣缸內徑(mm) | ?12 | ?16 | ?20 | ?25 | ?32 | ?40 | ?50 | ?63 | ?80 | ?100 |
| 標準行程(mm) | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 |
| 行程范圍(mm) | Max: 60 | Max: 60 | Max: 100 | Max: 120 | Max: 120 | Max: 120 | Max: 120 | Max: 120 | Max: 120 | Max: 120 |
| 使用溫度范圍(°C) | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C |
