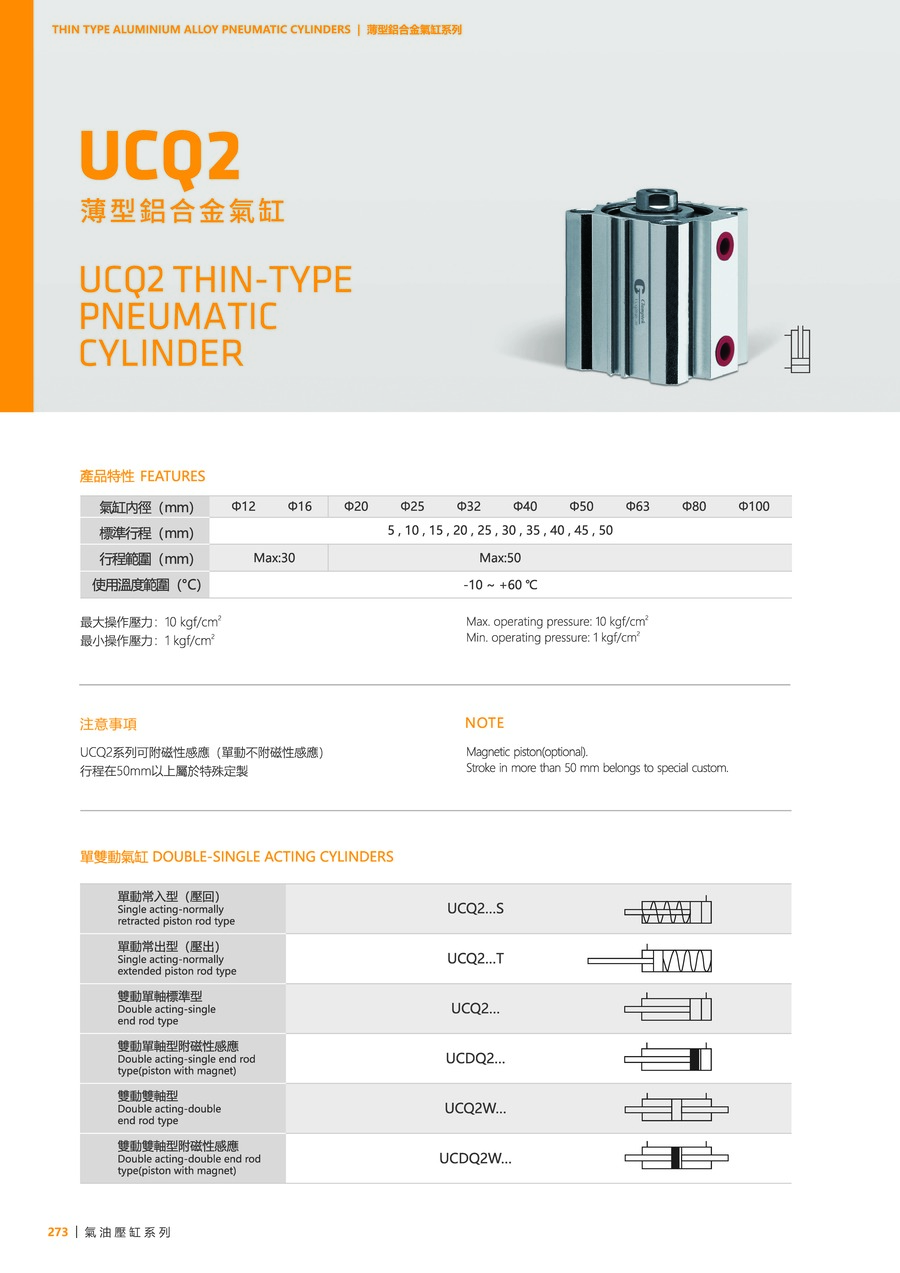

UCQ2
產品資訊
最大操作壓力：10 kgf/cm2
最小操作壓力：1 kgf/cm2
最小操作壓力：1 kgf/cm2
產品中心
注意事項：
UCQ2系列可附磁性感應(單動不附磁性感應)。
行程在50mm以上屬于特殊定制。
使用流體：
過濾之干燥壓縮空氣。
UCQ2系列可附磁性感應(單動不附磁性感應)。
行程在50mm以上屬于特殊定制。
使用流體：
過濾之干燥壓縮空氣。

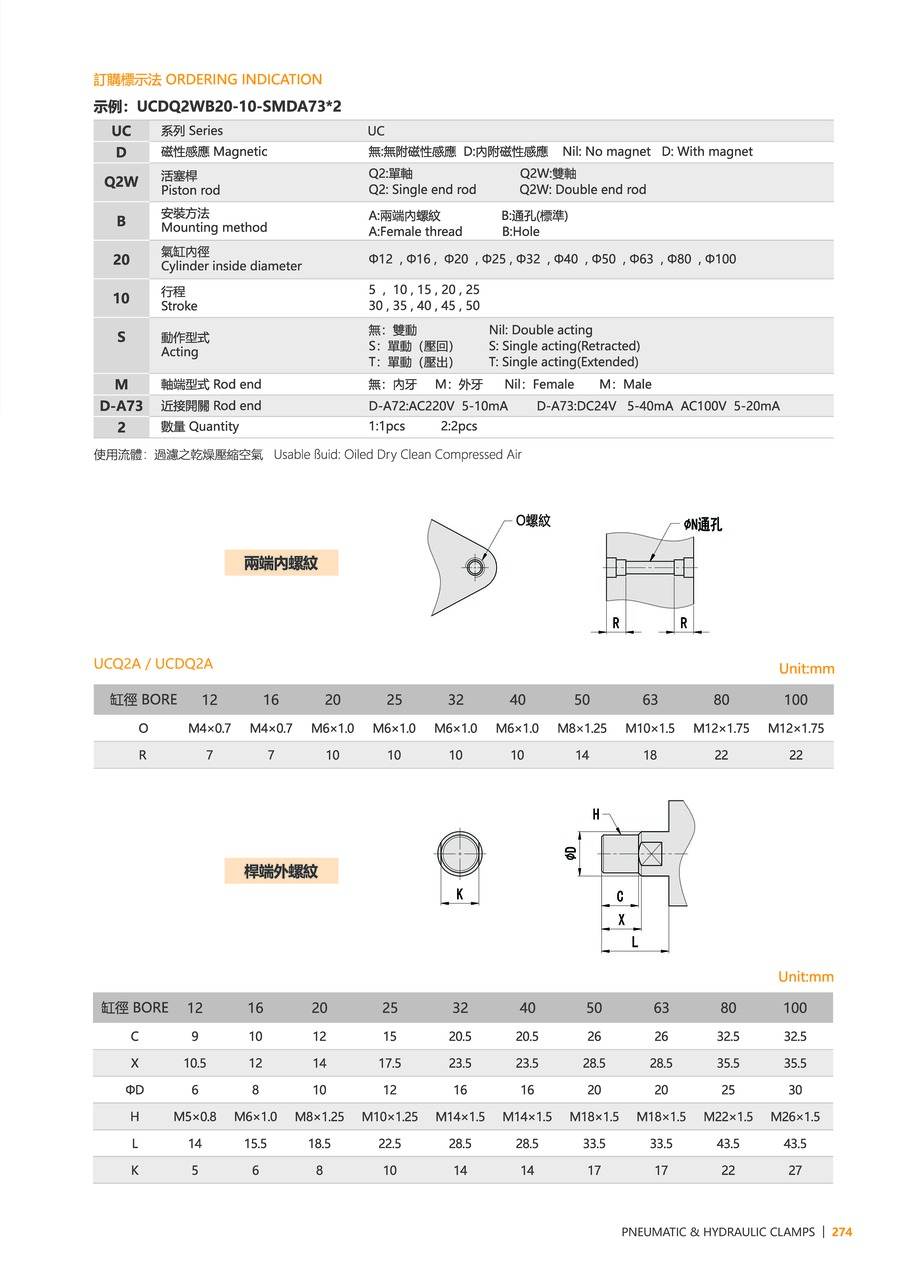

訂購標示法
| UC | 系列 | UC |
|---|---|---|
| D | 磁性感應 | 空白: 無附磁性感應, D: 內附磁性感應 |
| Q2W | 活塞桿 | Q2: 單軸, Q2W: 雙軸 |
| B | 安裝方法 | A: 兩端內螺紋, B: 通孔(標準) |
| 20 | 氣缸內徑 | ?12, ?16, ?20, ?25, ?32, ?40, ?50, ?63, ?80, ?100 |
| 10 | 行程 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50 |
| S | 動作形式 | 空白: 雙動, S: 單動(壓回), T: 單動(壓出) |
| M | 軸端型式 | 空白: 內牙, M: 外牙 |
| D-A73 | 近接開關 | D-A72: AC220V 5-10mA, D-A73: DC24V 5-40mA AC100V 5-20mA |
| 2 | 數量 | 1: 1個, 2: 2個 |
產品資料
| 型號 | UCQ2-12 | UCQ2-16 | UCQ2-20 | UCQ2-25 | UCQ2-32 | UCQ2-40 | UCQ2-50 | UCQ2-63 | UCQ2-80 | UCQ2-100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 氣缸內徑 | ?12 | ?16 | ?20 | ?25 | ?32 | ?40 | ?50 | ?63 | ?80 | ?100 |
| 標準行程 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 |
| 行程范圍 | Max: 30 | Max: 30 | Max: 50 | Max: 50 | Max: 50 | Max: 50 | Max: 50 | Max: 50 | Max: 50 | Max: 50 |
| 使用溫度范圍(°C) | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C |
