注意事項：
工作媒介: 以濾清之標準液壓油。
缸管材質: 碳鋼管, 白鐵管。
工作媒介: 以濾清之標準液壓油。
缸管材質: 碳鋼管, 白鐵管。

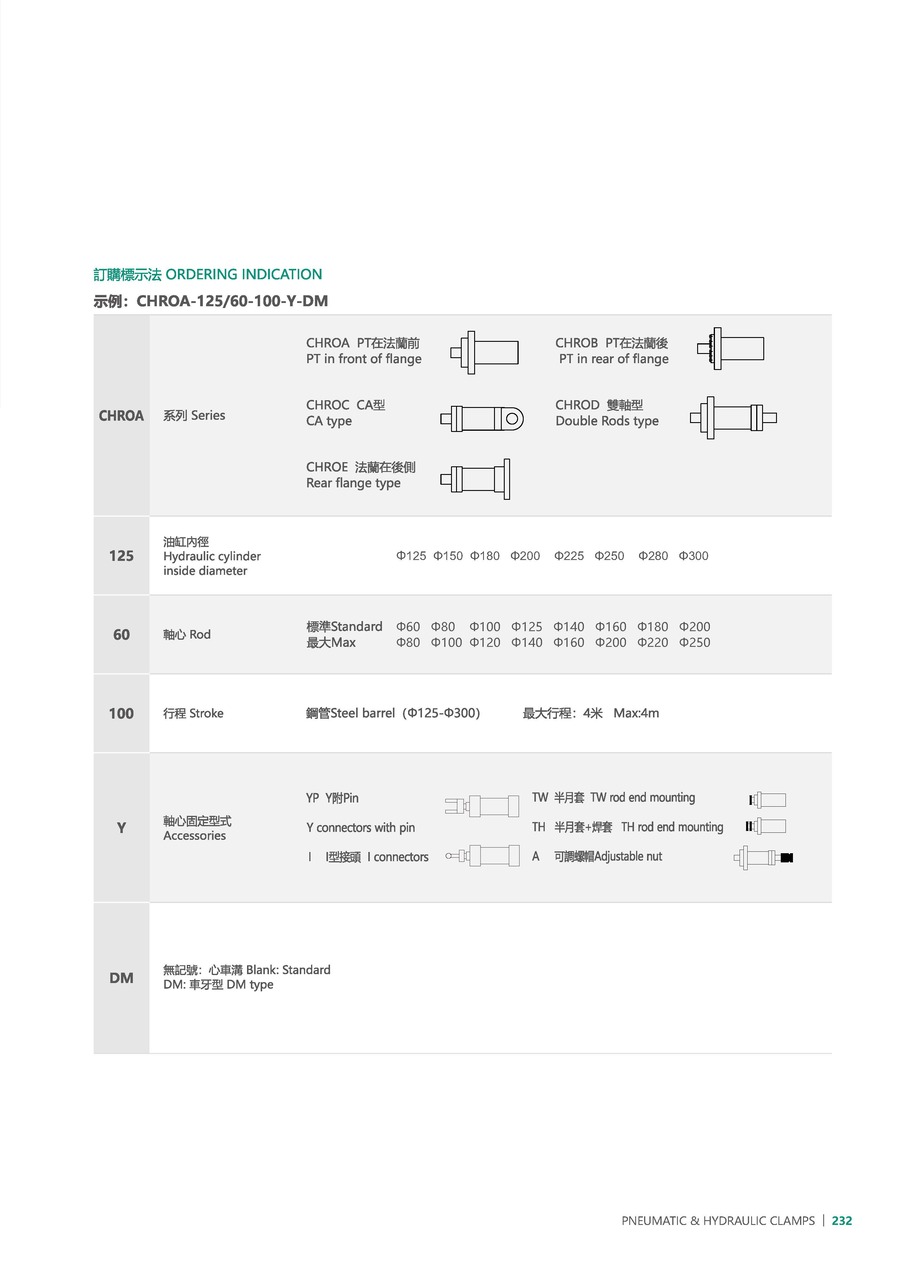

訂購標示法

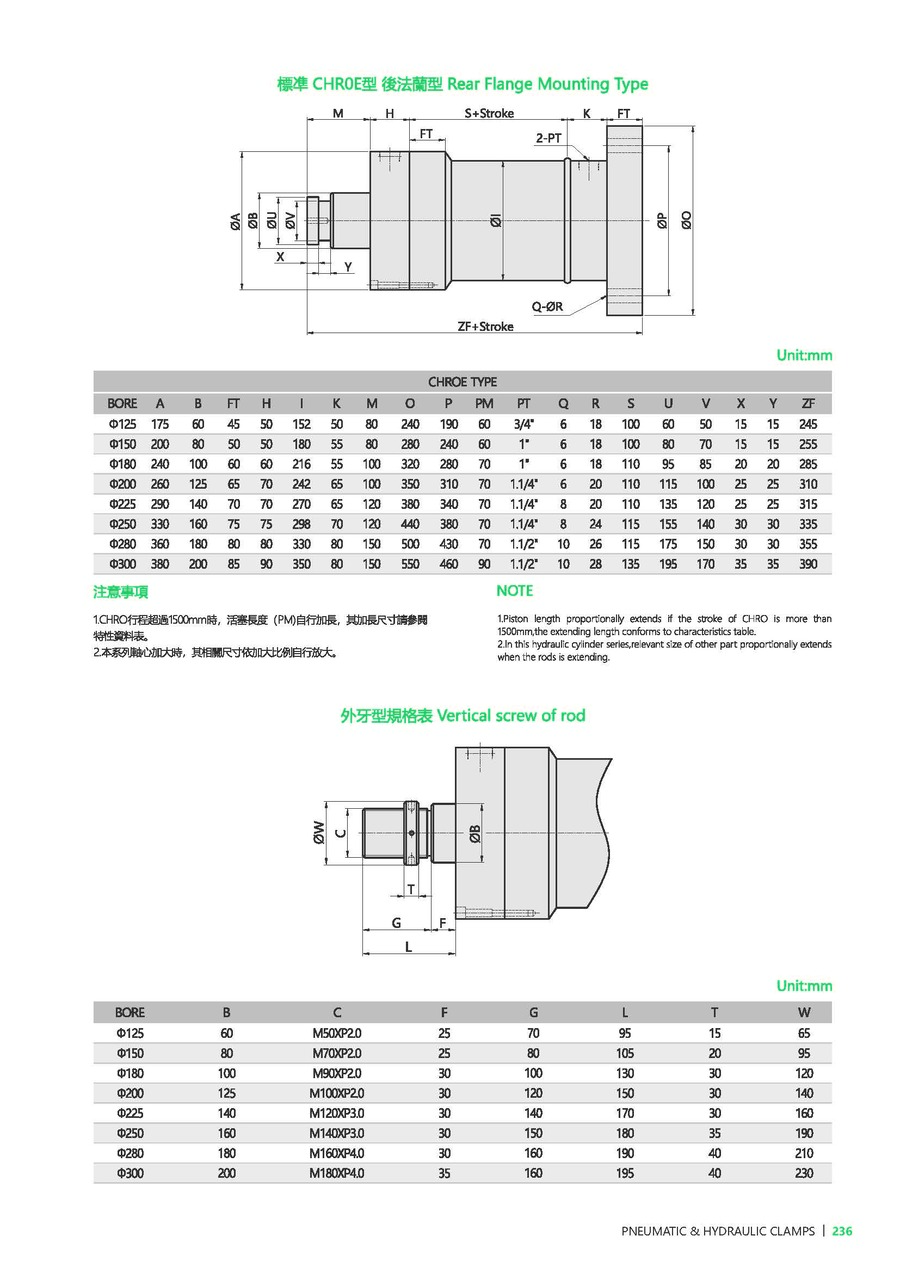

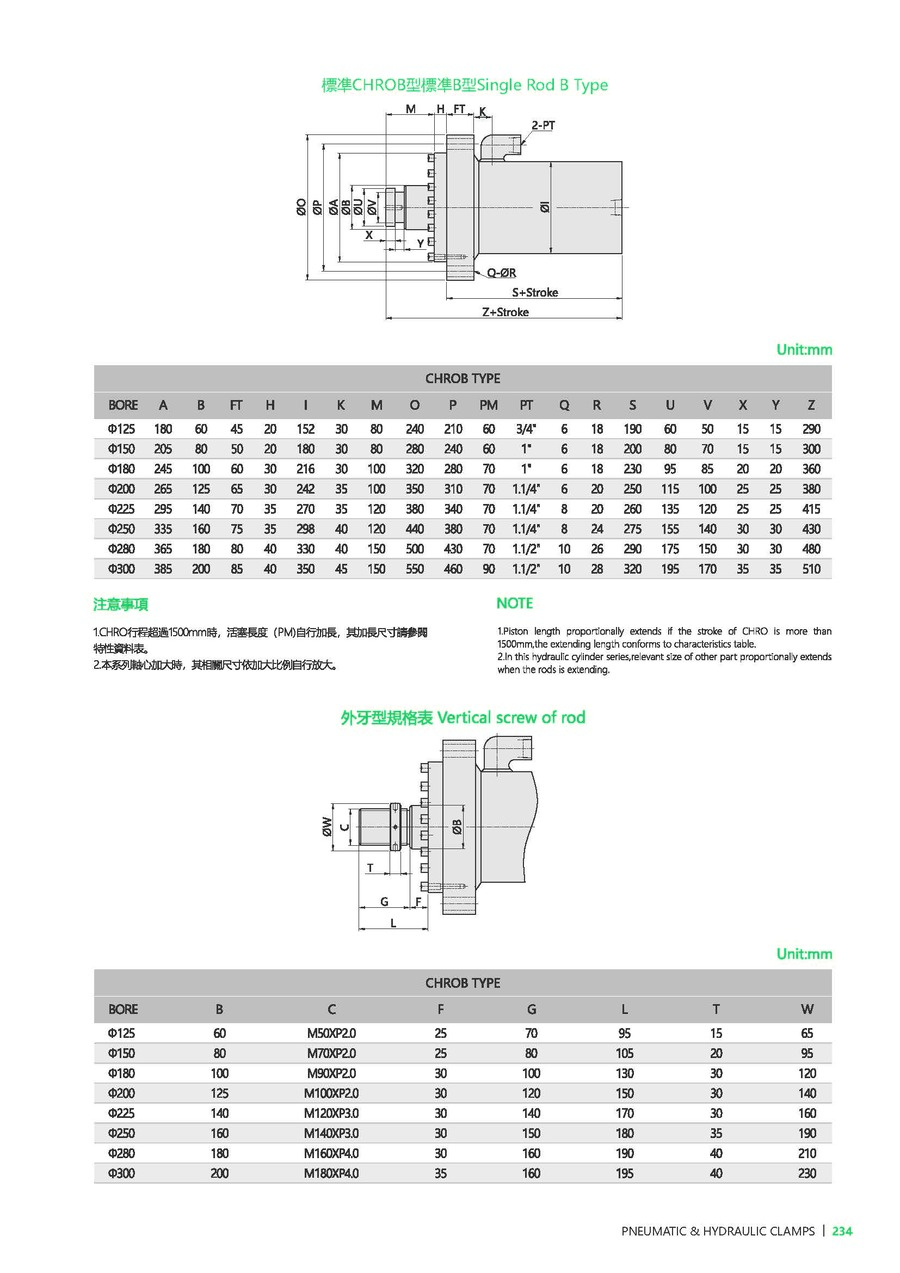

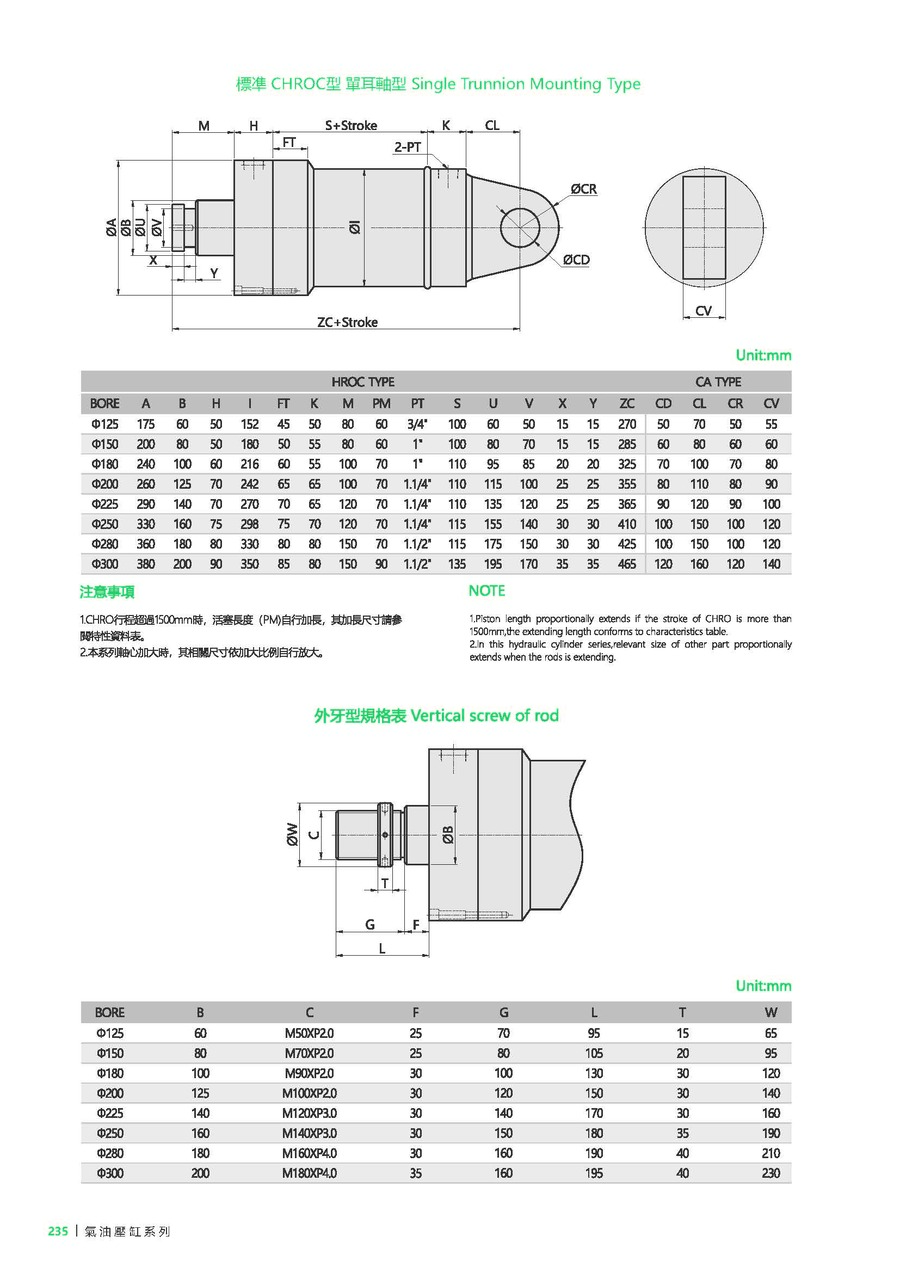

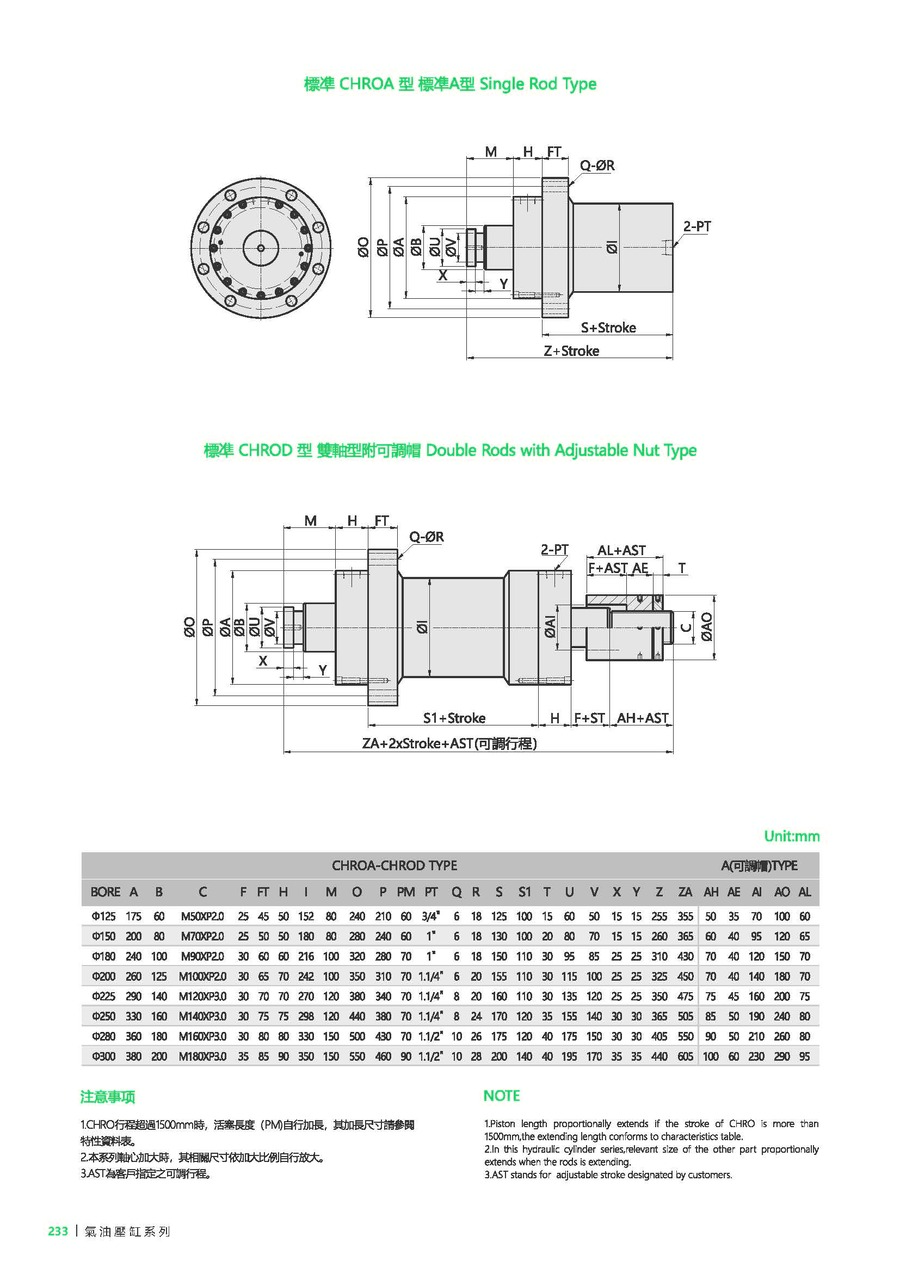

| CHROA | 系列 | CHROA: PT在法蘭前, CHROB: PT在法蘭后, CHROC: CA型, CHROD: 雙軸型, CHROE: 法蘭在后側 |
|---|---|---|
| 125 | 油缸內徑 | ?125, ?150, ?180, ?200, ?225, ?250, ?280, ?300 |
| 60 | 軸心 | 請見下方圖檔 |
| 100 | 行程 | 請見下方圖檔 |

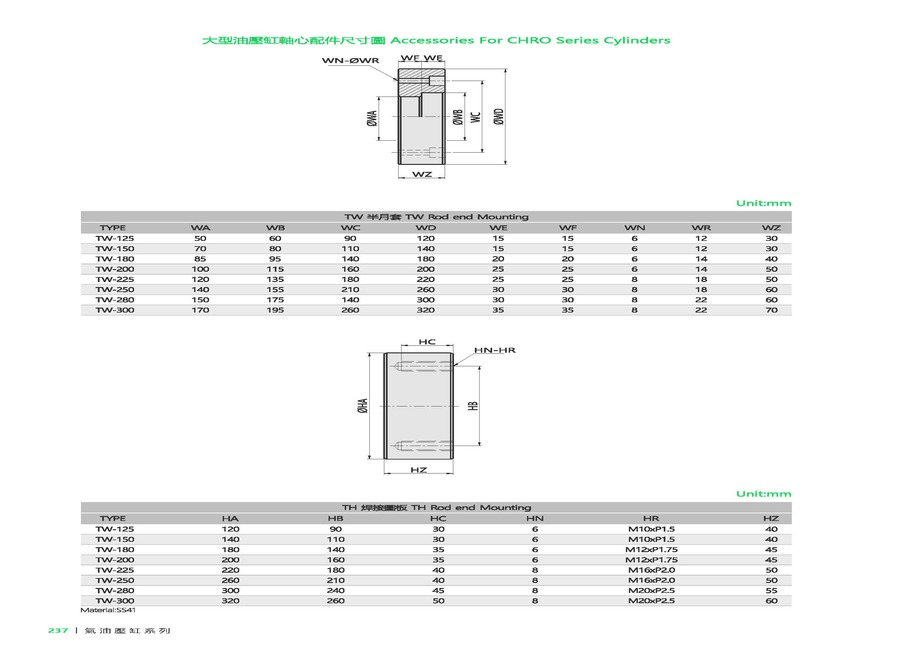

| Y | 軸心固定型式 | YP: Y+Pin, I: I型接頭, TW: 半月套, TH: 半月套+焊套, A: 可調螺帽 |
| DM | - | 無記號: 心車溝, DM: 車牙型 |

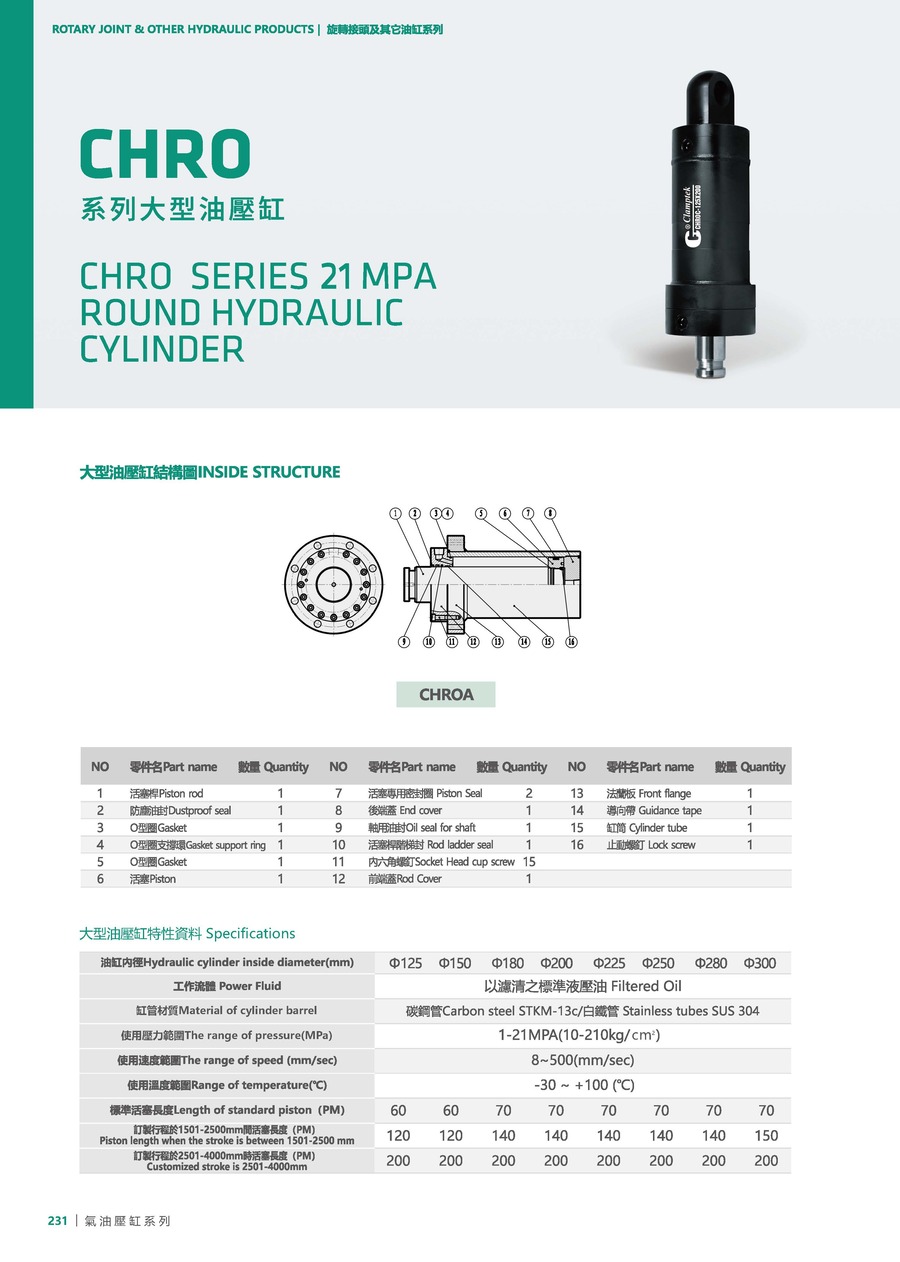

產品資料
| 型號 | CHRO-125 | CHRO-150 | CHRO-180 | CHRO-200 | CHRO-225 | CHRO-250 | CHRO-280 | CHRO-300 |
|---|---|---|---|---|---|---|---|---|
| 油缸內徑 | ?125 | ?150 | ?180 | ?200 | ?225 | ?250 | ?280 | ?300 |
| 使用壓力范圍 | 1-21MPA(10-210kg/cm2) | 1-21MPA(10-210kg/cm2) | 1-21MPA(10-210kg/cm2) | 1-21MPA(10-210kg/cm2) | 1-21MPA(10-210kg/cm2) | 1-21MPA(10-210kg/cm2) | 1-21MPA(10-210kg/cm2) | 1-21MPA(10-210kg/cm2) |
| 使用速度范圍(mm/sec) | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 |
| 使用溫度(°C) | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C |
| 標準活塞長度(PM) | 60 | 60 | 70 | 70 | 70 | 70 | 70 | 70 |
| 訂制行程于1501-2500mm間活塞長度(PM) | 120 | 120 | 140 | 140 | 140 | 140 | 140 | 150 |
| 訂制行程于2501-4000mm間活塞長度(PM) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
