嘉剛小百科：氣壓轉角缸(PB)
氣壓缸
氣壓缸是一種將氣壓轉換為夾持力的夾緊元件，依作動方式的不同又分為：支撐缸、槓桿缸、轉角缸、直線缸等種類。
轉角缸：在加工製造過程中，轉角缸是提高效率不可缺少的夾緊元件，適用于量產零件之專用機及治具，能大幅提高機加工、裝配、焊接等夾具自動化程度。

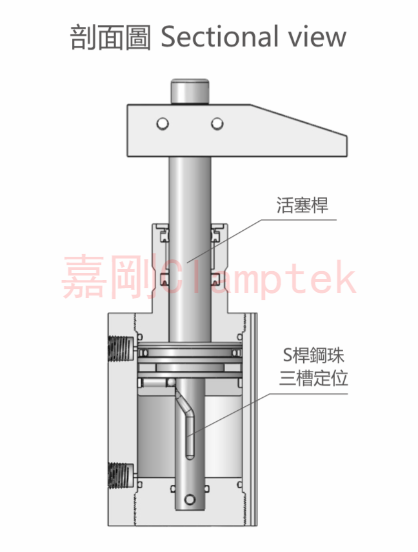

轉角缸作動時，壓力作用于活塞桿上，使活塞桿沿壓力作用的方向移動，而活塞桿旋轉后帶動壓臂下壓并旋轉至設計的角度，再沿著直線繼續下壓直到壓板夾緊工件。轉角缸適用于生產節奏快，對工件加工精度要求高的場合。
轉角缸依照不同分類方式可分為以下三種，當使用者選擇時，除了考慮選用何種動力源、安裝方式、管路連接方式外，主要依照所需要的夾持力去選擇轉角缸。
按動力來源：可分為氣壓和油壓
按安裝方式：可分為上法蘭式、下法蘭式、外螺紋式
按管路連接：可分為油路板型和配管型
嘉剛(Clamptek)氣壓轉角缸的特色:
結構緊湊，適合用于空間狹小的位置
夾緊速度快，定位準確，可全面提高工作效率
可自行根據需求設計缸體的動作時間
適合用在需要保持清潔的環境

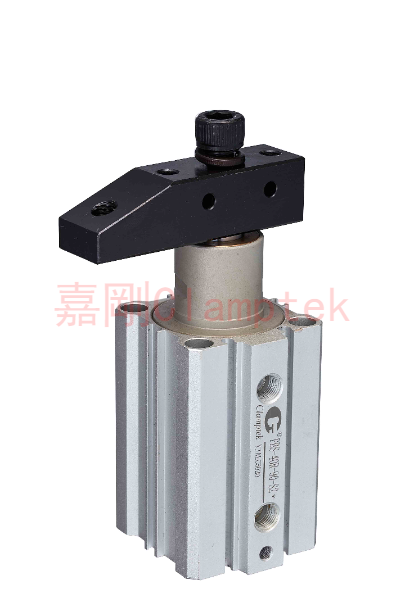

推薦!! 嘉剛自主生產的氣壓轉角缸 - PB：
?設計簡單、結構緊湊、重量輕、使用壽命長。
?廣泛應用于工業自動化，例如：薄片金屬的夾持、輸送帶上的工件夾緊、包裝流水線作業。
作動方式：複動式
最大操作壓力: 7 kgf/cm2
最小操作壓力: 4 kgf/cm2
行程：長行程/短行程
轉角方向：左/右
氣缸內徑尺寸: 25, 32, 40, 50 (mm)
轉角角度：0, 45, 60, 90(°)
*另可選擇是否加裝感應開關，詳細歡迎參考目錄或洽詢業務人員！
*我司主要販?zhǔn)劭焖賷A鉗、油壓缸、氣壓缸，如有任何需求歡迎來信詢問!*
